# Retinexformer 论文详解

论文为 2023 年 ICCV 的 Retinexformer: One-stage Retinex-based Transformer for Low-light Image Enhancement。论文链接：browse.arxiv.org/pdf/2303.06705.pdf，代码链接：caiyuanhao1998/Retinexformer: "Retinexformer: One-stage Retinex-based Transformer for Low-light Image Enhancement" (ICCV 2023) (github.com)

这篇论文在不少数据集上刷了 SOTA。

# 出发点

In addition, these CNN-based methods show limitations in capturing long-range dependencies and non-local self- similarity, which are critical for image restoration.

​ 出发点 1：低光增强领域很多深度学习方法都应用 CNN，因此缺少图片的长程依赖关系，作者于是想要在低光处理中运用 Transformer 以解决这个问题，实现效果的提升。这其实也并不稀罕，也已经出现过许多基于 Transformer 的模型，或者 hybrid 版本的模型。

These CNNs are first trained independently and then connected together to be finetuned end-to-end. The training process is tedious and time-consuming.

​ 出发点 2：作者看到很多基于 Retinex 的深度学习方法依赖于多个 pipeline ，无法实施真正的一步处理，于是作者想要通过一步处理以实现低光增强。

The computational complexity is quadratic to the in- put spatial size. This computational cost may be unaffordable. Due to this limitation, some CNN-Transformer hybrid algorithms like SNR-Net only employ a single global Transformer layer at the lowest spatial resolution of a U-shaped CNN. Thus, the potential of Transformer for low- light image enhancement still remains under-explored.

​ 出发点 3：最近的基于注意力的低光增强方法，并不纯粹地应用 Transformer ，而是 CNN 与 Transformer 的混合体，这主要源于 Transformer 的计算复杂度是序列的平方。这就是为什么 SNR-Net 只在最低分辨率应用一次全局 Transformer，这就限制了 Transformer 的威力，作者想要解决这个问题。这个是我认为的最核心的一个出发点，作者应该就是得到 SNR-Net 的启发并进行思考而做的研究。

# 模型

​ 下面是冗杂的流程详述及论文许多没提到的实现细节。

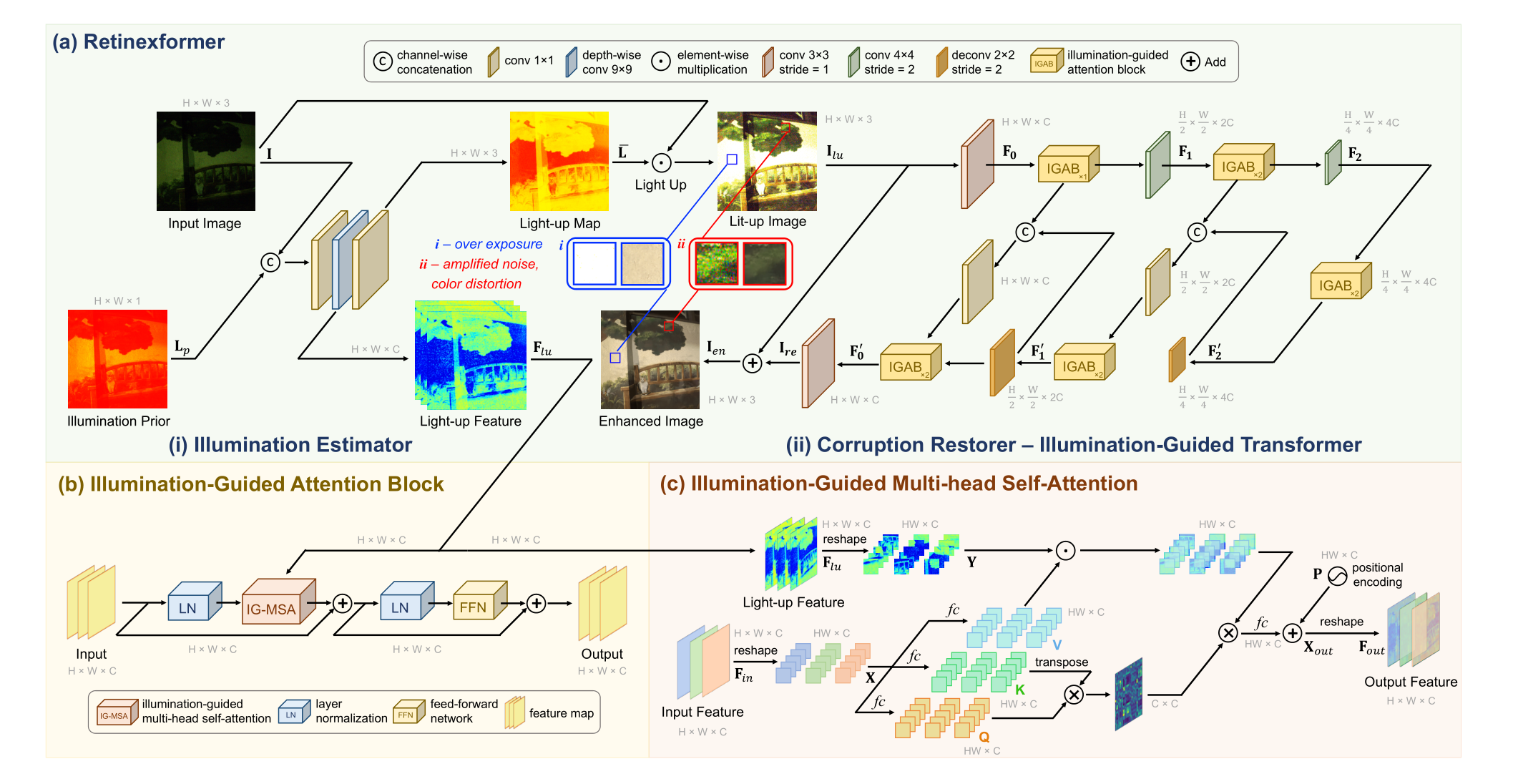

​ 先说整体。整个模型框架分为两个部分，一部分是 ORF，一部分是 IGT。ORF 对应于 (a) 图左侧 (i) 部分，用于光照估计 illumination Estimator 。IGT 对应于 (a) 图右侧 (ii) 部分，用于去噪 Corruption Restorer 。上图还有两个部分，即 (b) 与 (c)。(c) 是 IG-MSA，是光照引导的多头注意力。(c) 含在 (b) 当中，(b) 是 IGAB，是一个 Transformer 的 Encoder 架构。

​ 首先一张低光图片输入 ORF，同时计算其光照先验 Lp，两者做一个 concatenation 送入一个 1×1 卷积层，一个 9×9 的卷积层。9×9 的卷积层输出提亮后的图片特征 Light-up Feature ，然后一方面将这个 Light-up Feature 做保存以后面使用，另一方面继续经过一个 1×1 的卷积层处理，变换通道数为 3，输出为用于提亮的 Lit-up Map ，即论文中的$\overline{L}$。然后输入 I 与$\overline{L}$ 元素乘积，得到提亮后的图片$I_{lu}$。

​ IGT 类似于 U-Net。下采样阶段的第一步，$I_{lu}$ 经过卷积层$F_0$（Embedding）处理为可供 Transformer 处理的图片序列（详见 ViT 论文）。第二步，经过一个 IGAB 处理。在代码中，IGAB 接收两个参数，一个是图片序列，一个是光照特征引导 Light-up Feature ，这两个参数的形状需要保持一致，除此之外，用了一个列表存储不同形状图片序列对应的 Light-up Feature ，在这一步，直接存储 Light-up Feature ，同时还用了一个列表存储不同形状的图片序列，这都是为了满足后面 IG-MSA 的处理。第三步，经过卷积层$F_1$，图片序列特征由 C 变成 2C，在代码中，作者也将 Light-up Feature 喂给$F_1$，使得 Light-up Feature 形状与图片序列保持一致，特征也为 2C，然后存储到前面提到的列表中，作者在论文中没有提到，我也是看代码才进一步认识的。后面是类似的，经过两个 IGAB，一个卷积层最后得到特征数为 4C 的图片序列。

​ IGT 的底层是两个 IGAB，输入的图片序列特征数是 4C，经过处理图片序列特征数不变。

​ 上采样阶段。首先经过卷积层$F_2^{'}$，输出特征不变为 4C。第二步，将之前下采样阶段用列表存储的不同形状的图片序列拿出来，把与现在的图片序列 A 形状匹配的图片序列 B，两者进行 concatenation，得到特征为 2C 的图片序列。第三步，经过卷积层处理，输出特征数不变的图片序列，大小为 2C。第四步，经过 2 个 IGAB 处理，处理细节是：将之前下采样阶段用列表存储的不同形状图片序列对应的 Light-up Feature 拿出来，把形状与现在图片序列相同的一个，共同作为 IGAB 的两个参数，输出特征数不变，为 2C。后面是类似的。最后，经过 Embedding 层$F_0^{’}$ 映射为 3 维的图片，然后与经残差连接而来的原始提亮图片$I_{lu}$ 相加，得到最后处理完的去噪图片$I_{en}$。

​ IGAB 类似 Transformer 的 Encoder，由两个 LayerNorm，一个前馈网络 FFN 和核心组件 IG-MSA 组成，输入与输出的形状一样，即 IGAB 同样地不改变图片序列的形状。IG-MSA 接收两个参数，一个是输入的图片序列$F_{in}$，一个是光照特征引导 Light-up Feature 。两者维度一致，假设为 H×W×C。首先两者都 reshape 为 HW×C。$F_{in}$ 送入多头注意力，处理为 query ， key ， value 。 value 单独拿出来与前面的 Light-up Feature 元素乘积为 A，此即为光照引导的注意力。 query 与 key 进行矩阵乘法，得到 C×C 的矩阵 B，然后与 A 做矩阵乘法，送入全连接层进行映射，转换为 H×W×C 形状的输出，最后加入一个位置信息 Position Encoding 即可。

# 创新点

We formulate a one-stage Retinex-based low-light enhancement framework, ORF, that enjoys an easy one- stage training process and models the corruptions well.

​ 创新点 1：从模型框架图可以知道，作者基于 Retinex 理论，但是并不在模型中直接将图片 I 分解为反射量 R 与光照 L，这个是一方面。另一方面，从模型图可以看到，模型分为两部分，ORF (i) 与 IGT (ii)，ORF 的输出结果为 light-up image 与 light-up feature ，这两个都将继续作为 IGT 的输入，ORF 与 IGT 是一个整体，实现了 end-to-end ， one-stage 的效果。这跟我以往看到的双网络架构（一个用于 R，一个用于 L）确实不一样。

​ 创新点 2： Retinex 理论将图片分解为 R 与 L ，即$I = R \odot L$。作者引入两个扰动项$\hat{R}$ 与$\hat{L}$。分别代表着反射与照度两方面的噪音与伪影，而以往的方法只考虑一个，而没有同时考虑两个。

$$I = (R + \hat{R}) \odot (L + \hat{L}) = R \odot L + R \odot \hat{L} + \hat{R} \odot (L + \hat{L})$$

这里$\hat{R} \in \mathbb{R}^{H \times W \times 3}$ 而且$\hat{L} \in \mathbb{R}^{H \times W}$。 R 表示一个干净的图片。

​ 作者在模型中也没有直接分解图片为 R 与 L，而是直接估计$\overline{L}$，然后将低光图片 I 与$\overline{L}$ 元素乘积，得到含伪影与噪音的提亮图片：

$$I \odot \overline{L} = R + R \odot (\hat{L} \odot \overline{L}) + (\hat{R} \odot (L + \hat{L})) \odot \overline{L}$$

这里是因为$\overline{L} \odot L = 1$ 才有了上面的等式。然后提亮后的图片就成为了：

$$I_{lu} = I \odot \overline{L} = R + C$$

这里$I_{lu} \in \mathbb{R}^{H \times W \times 3}$ 代表提亮后的图片，即模型图的 lit-up image ，而且$C \in \mathbb{R}^{H \times W \times 3}$ 则可以认为是全部的扰动项，也就是噪声。所以 IGT 对上面的 C 进行去除，得到干净图片 R。

​ 创新点 3：提亮后图片的特征往往包含许多纹理信息，这可以应用到去噪中：

Regions with better lighting conditions can provide semantic contextual representations to help enhance the dark regions. Thus, we use the light-up feature Fluen- coding illumination information and interactions of regions with different lighting conditions to direct the computation of self-attention.

所以，作者将 light-up feature 作为 Transformer 中 Encoder 的引导，就有了照度引导的 Transformer。这感觉是有点低光增强色彩的 Transformer。

​ 创新点 4：在 IGT 部分可以看到，作者将 Transformer 的 Encoder 应用到 U-Net 的每一层中， U-Net 不仅仅只有 CNN。这对于目前的我来说应该算是比较新颖的。

​ 创新点 5：作者指出自己的模型计算复杂度是序列长度的线性倍，不是传统 Transformer 的平方倍。

$$Attention(Q, K, V, Y) = (Y \odot V) \times softmax(\frac{K^TQ}{\alpha}))$$

​ 按照他的说法以及矩阵乘法计算复杂度的公式，确实是序列长度的线性倍。这里用的注意力评分函数与缩放点积注意力评分函数不太一样。具体而言，缩放点积注意力是：

$$\frac{QK^T}{\alpha}$$

而作者使用的评分函数是：

$$\frac{K^TQ}{\alpha}$$

这个细微的差别，导致了所计算出来的时间复杂度是序列（HW）的线性倍，即：

$$O(n) = O(2HW × C^2)$$

而原始的缩放点积注意力下的 Transformer 时间复杂度是序列 HW 的平方。这就是他说计算复杂度是序列的线性倍的原因。

这个操作可以在 Restormer 中看到。

​ 于是这个模型能够在 U-Net 的每一层中使用，而非只在最低分辨率用。这就提高了计算速度。

# 总结

​ 这篇 2023 年低光增强的 sota 文，令 Transformer 与 U-Net 有机结合，使得提亮后图片的伪影与噪声得到很好的去除。通过直接估计照度$\overline{L}$ 而非直接分解低光图片为照度 L 与反射 R，实现 one-stage 的增强。其为 Transformer 引入了光照引导，利用其纹理特征提升去噪能力，提高了 Transformer 在低光增强的应用效率。

​ 这篇文章，新颖度，有效性，问题大小满分都为 100 分的话，个人认为，新颖度：10 分，有效性：100 分，问题大小：10 分，所以价值可以认为是 10000 分，这在低光增强这样的 low-level 视觉已经是相当大的贡献。
